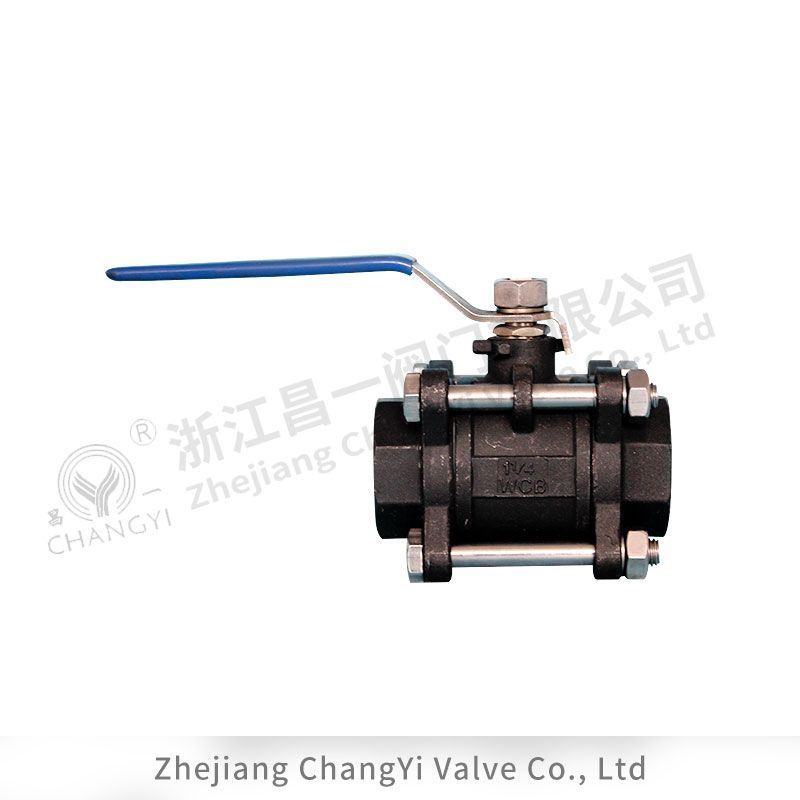

Q11F/Q61F-16C三片式碳鋼球閥 產品用途

Q11F/61F 型1000WOG 三片式內螺紋球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四*乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
Q11F/Q61F-16C三片式碳鋼球閥 工作原理如下：

    一、開啟過程
    1在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上。
    2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
    3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
    4直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。
    二、關閉過程
    1關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。
    2繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。
    3 快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。
    4手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
