單電控氣動法蘭球閥原理接線圖

對于單電控氣動法蘭球閥或許很多人都知道如何去操作，但是你是否知道它的原理接線方法呢?下面就由溫州昌一閥門廠家用一個圖來為大家說明單電控氣動法蘭球閥的原理接線方法。

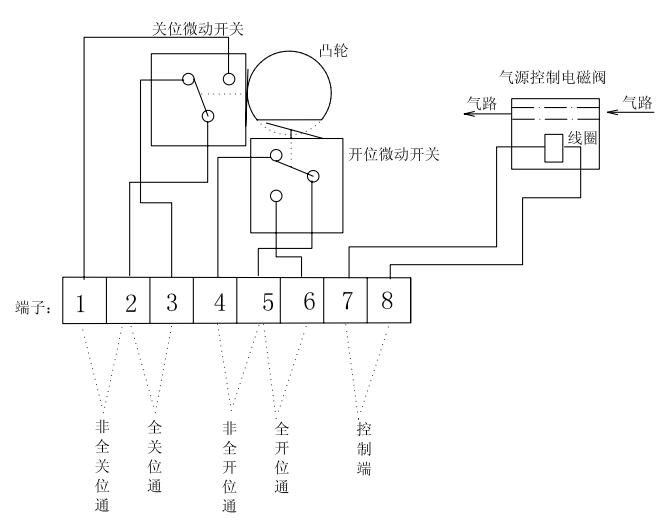

單電控氣動法蘭球閥原理接線圖

說明：

1、 單電控氣動法蘭球閥在電磁閥失電或失去氣源時，關閉；

2、  氣源正常時，在電磁閥線圈加電（220VAC，10W）時，打開。

3、 調整凸輪位置，可調節全開或全關程度。

4、圖示為全關位，凸輪順時針旋轉90度為全開位置。
